Questão de Engenharia Elétrica — Máquinas Elétricas — SEMASA Itajaí 2016

Engenharia ElétricaMáquinas Elétricas
Código
qq232203
Banca
SEMASA Itajaí
Órgão
SEMASA de Itajaí - SC
Ano
2016
Nível
Superior
Cargo
Engenheiro Eletricista

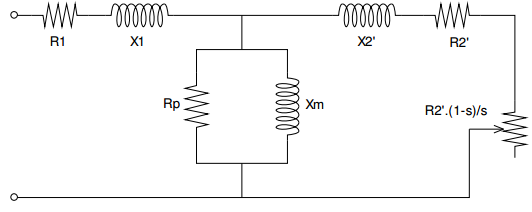

Em relação ao circuito equivalente por fase do motor de indução trifásico mostrado na figura abaixo a única afirmação correta é:Imagem associada para resolução da questão
  1. AAs resistências R1, R2 e Rp representam respectivamente as perdas: no enrolamento do estator, no enrolamento do rotor e por correntes parasitas e histerese no núcleo.
  2. BX1, X2 e Xm representam respectivamente as reatâncias de dispersão: do estator, magnetizante e do rotor.
  3. COs valores das reatâncias X2 e Xm dependem da frequência das correntes induzidas no rotor.
  4. DXm representa a reatância magnetizante e Rp representa a resistência de perdas por ventilação e atrito.
Revelar gabarito e comentário

GabaritoA — As resistências R1, R2 e Rp representam respectivamente as perdas: no enrolamento do estator, no enrolamento do rotor e por correntes parasitas e histerese no núcleo.
