Questão de Engenharia Civil — Estruturas — SUGEP - UFRPE 2016

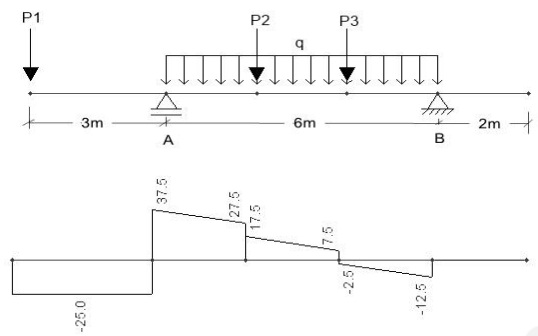

Analisando o diagrama de esforço cortante mostrado na figura abaixo, os valores de cargas concentradas P1, P2 e P3, da carga distribuída q e as reações nos apoios A e B são, respectivamente:

1. A25KN; 27,5KN; 7,5KN; 2KN/m; 37,5KN; 12,5KN
2. BZero; 17,5KN; 2,5KN; 3KN/m; 25KN; 12,5KN.
3. C25KN; 10KN; 5KN; 10KN/m; 37,5KN; 12,5KN.
4. D25KN; 10KN; 10KN; 5KN/m; 25KN; 12,5KN.
5. E25KN; 10KN; 10KN; 5KN/m; 62,5KN; 12,5KN.
