Questão de Engenharia Civil — Estruturas — SUGEP - UFRPE 2016

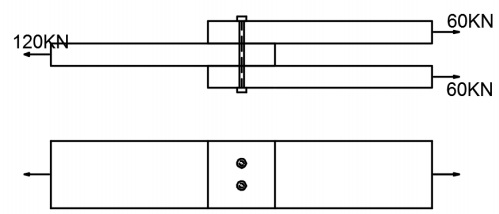

Três chapas de aço precisam ser unidas por meio de parafusos de aço de alta resistência. As chapas estão submetidas a um carregamento como mostra a figura abaixo. Serão utilizados 2 (dois) parafusos. Sabendo que a tensão cisalhante média no parafuso não deve exceder 400MPa, o diâmetro mínimo do parafuso será de:Considere π = 3.

1. A6mm.
2. B8mm.
3. C10mm.
4. D13mm.
5. E16mm.
