Questão de Engenharia Civil — Estruturas — SUGEP - UFRPE 2016

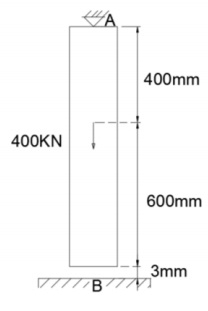

Uma barra cilíndrica de aço está sujeita a um carregamento como mostra a figura abaixo. Sabendo que o Eaço = 200GPa e a área da seção é 200mm2 , a reação em A, a reação em B e o deslocamento da barra são, respectivamente:

1. A400KN, zero e 2mm.
2. B400KN, zero e 3mm.
3. C355KN, 45KN e 3mm.
4. D360KN, 40KN e 3mm.
5. E365KN, 35KN e 3mm.
