Questão de Eletricidade — Instrumentos e Medições elétricas — SUGEP - UFRPE 2016
EletricidadeInstrumentos e Medições elétricas
- Código
- qq233001
- Banca
- SUGEP - UFRPE
- Órgão
- UFRPE
- Ano
- 2016
- Nível
- Médio
- Cargo
- SUGEP - - Técnico em Eletrotécnica

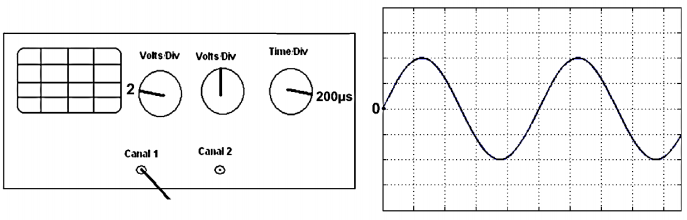

Para medir um sinal de tensão com o auxílio do osciloscópio, um técnico conectou o sinal ao Canal 1. A configuração feita pelo técnico e a tela do osciloscópio são mostradas na figura abaixo.
Com base nos dados da figura, o valor eficaz e o valor da frequência do sinal são, respectivamente:
Com base nos dados da figura, o valor eficaz e o valor da frequência do sinal são, respectivamente:- A2 V e 60 Hz
- B4 V e 100 kHz
- C2/√2 V e 60 Hz
- D4/√2 V e 1 kHz
- E4/√3 V e 1 kHz
