Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — SUGEP - UFRPE 2016

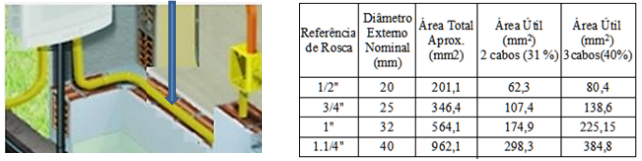

O eletroduto indicado pela seta na figura abaixo está na parte interna da edificação, tem 12m de comprimento, 6 cabos de 4mm² mais 4 de 2,5mm² , com respectivamente 13,8mm² e 10,7mm² de áreas transversais externas.O tamanho nominal do eletroduto deve ser de:

1. A20 mm
2. B25 mm
3. C32 mm
4. D40 mm
5. E1/2”
