Questão de Engenharia Civil — Estradas e Transporte — UECE-CEV 2016
Engenharia CivilEstradas e Transporte
- Código
- qq234293
- Banca
- UECE-CEV
- Órgão
- DER-CE
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenharia Civil

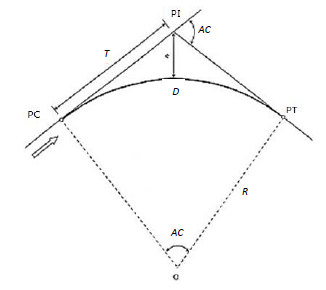

Observe a curva horizontal circular abaixo.
Sabendo-se que PI (ponto de interseção das tangentes) = 148 + 5,6 m; AC (ângulo central da curva) = 25°; R (raio da curva) = 600,00 m; e tg (12,5°) = 0,22, e considerando π = 3, pode-se afirmar que o cálculo correto das estacas do PC (início da curva horizontal circular) e do PT (fim da curva horizontal circular) corresponde a
Sabendo-se que PI (ponto de interseção das tangentes) = 148 + 5,6 m; AC (ângulo central da curva) = 25°; R (raio da curva) = 600,00 m; e tg (12,5°) = 0,22, e considerando π = 3, pode-se afirmar que o cálculo correto das estacas do PC (início da curva horizontal circular) e do PT (fim da curva horizontal circular) corresponde a- APC = 141 + 13,60 m; PT = 154 + 3,60 m.
- BPC = 142 + 15,60 m; PT = 164 + 2,40 m.
- CPC = 140 + 3,40 m; PT = 144 + 13,80 m.
- DPC = 139 + 10,00 m; PT = 155 + 7,90 m.
