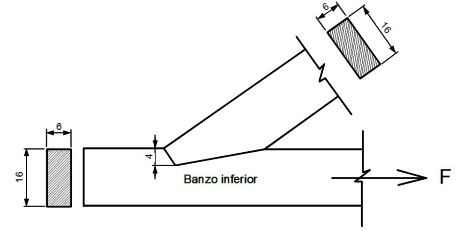

O desenho da figura a seguir refere-se a um detalhe de uma ligação de estrutura de madeira.
Sendo dado: Madeira dicotiledônea Classe C30; fc0,k/ft0, k=0,8; Kmod1=0,6; Kmod2=1,0; Kmod3=0,8; ywt=1,8; fwd = Kmod * (fwk/yw); Rd =Kmod * (Rk/yw); Sd≤ Rd ou σt0,d≤ ft0,d . A unidade de medida das cotas é dada em cm.O valor máximo da força, em kgf, que o banzo inferior suporta é de:
Sendo dado: Madeira dicotiledônea Classe C30; fc0,k/ft0, k=0,8; Kmod1=0,6; Kmod2=1,0; Kmod3=0,8; ywt=1,8; fwd = Kmod * (fwk/yw); Rd =Kmod * (Rk/yw); Sd≤ Rd ou σt0,d≤ ft0,d . A unidade de medida das cotas é dada em cm.O valor máximo da força, em kgf, que o banzo inferior suporta é de:- AF≤7200
- BF≤9600
- CF≤21600
- DF≤28800
