Questão de Engenharia Civil — Estruturas — UFLA 2016

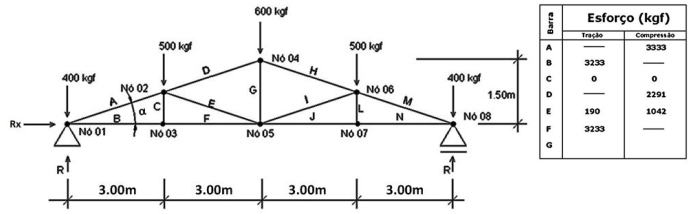

Na figura a seguir, são apresentados o desenho da treliça e o quadro de esforços com valores de tração/compressão nas barras de A, B, C, D, E e F.Sendo o Senα =0,24 e o Cosα = 0,97, o valor inteiro do esforço na barra G é de:

1. A-500 kgf
2. B500 kgf
3. C600 kgf
4. D1700 kgf
