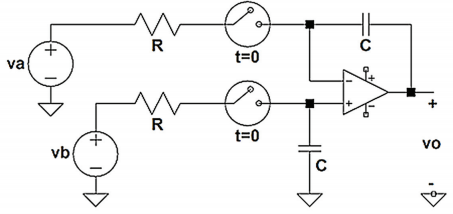

No instante t=0, em que as chaves do circuito a seguir se fecham, não existe nenhuma energia armazenada nos capacitores.
Quando t= 120 ms, a tensão de saída do amplificador operacional ideal é vo(120ms) = 6V. Assumindo as constantes vb = – 1V, R = 40 kΩ e C= 25 nF , é CORRETO afirmar que a energia armazenada no capacitor de realimentação do amplificador operacional no instante t= 120 ms é igual a
Quando t= 120 ms, a tensão de saída do amplificador operacional ideal é vo(120ms) = 6V. Assumindo as constantes vb = – 1V, R = 40 kΩ e C= 25 nF , é CORRETO afirmar que a energia armazenada no capacitor de realimentação do amplificador operacional no instante t= 120 ms é igual a- A450,0 x 10–⁹ J.
- B312,5 x 10–⁹ J.
- C75,0 x 10–⁹ J.
- D612,5 x 10–⁹ J.
