Questão de Eletrônica — Análise de Circuitos — UFMG 2016

EletrônicaAnálise de Circuitos
Código
qq236901
Banca
UFMG
Órgão
UFMG
Ano
2016
Nível
Médio
Cargo
Técnico de Eletrônica - Laboratório

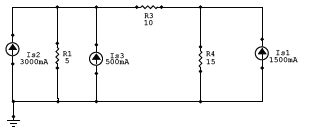

Analise o circuito, em que as resistências estão dadas em ohms.Imagem associada para resolução da questãoTodos os circuitos a seguir são equivalentes ao mostrado acima, EXCETO na alternativa:

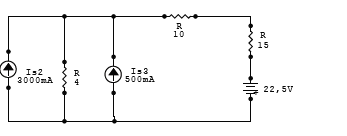

  1. AImagem associada para resolução da questão

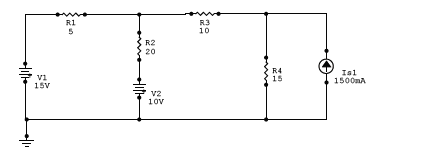

  2. BImagem associada para resolução da questão

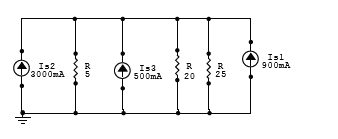

  3. CImagem associada para resolução da questão
  4. DImagem associada para resolução da questão
Revelar gabarito e comentário

GabaritoA — [imagem]
