Questão de Eletrônica — Análise de Circuitos — UFMG 2016

Observe o diagrama fasorial mostrado, em que IR,IL e IC correspondem às correntes nos componentes R,L e C, respectivamente, e I₁ é a corrente fornecida pelas fontes.O circuito correspondente ao diagrama fasorial é apresentado CORRETAMENTE na alternativa:

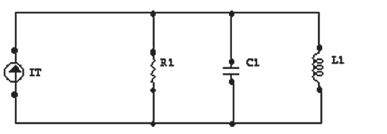

1. A

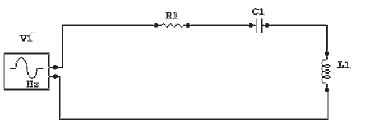

2. B

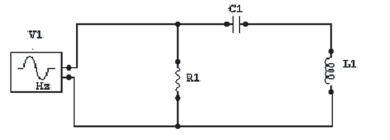

3. C

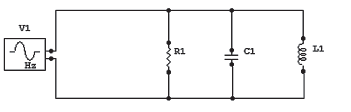

4. D
