Questão de Eletrônica — Análise de Circuitos — UFMG 2016

EletrônicaAnálise de Circuitos
Código
qq236907
Banca
UFMG
Órgão
UFMG
Ano
2016
Nível
Médio
Cargo
Técnico de Eletrônica - Laboratório

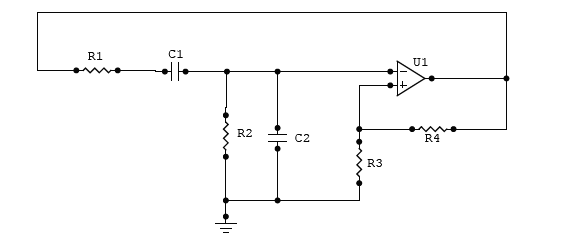

Analise o circuito.Imagem associada para resolução da questãoSeu funcionamento corresponde a um oscilador:
  1. Aponte de Wien.
  2. Bpor deslocamento de fase.
  3. CColpitts;
  4. DHartley.
Revelar gabarito e comentário

GabaritoA — ponte de Wien.
