Questão de Eletrônica — Eletrônica Analógica — UFMG 2016
EletrônicaEletrônica Analógica
- Código
- qq236910
- Banca
- UFMG
- Órgão
- UFMG
- Ano
- 2016
- Nível
- Médio
- Cargo
- Técnico de Eletrônica - Laboratório

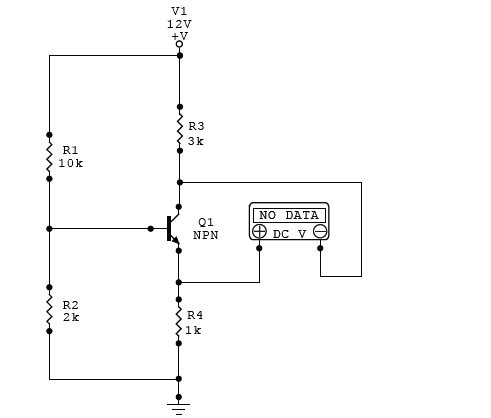

No circuito de polarização do transistor, admita que a corrente de base possa ser desprezada e o transistor opere na região ativa (transistor de pequeno sinal/baixa potência).
O voltímetro, ligado como mostrado, indicará a medida:
O voltímetro, ligado como mostrado, indicará a medida:- A8V.
- B-2V.
- C-6,8V.
- D9,7V.
