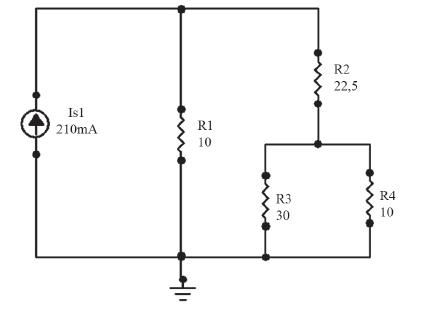

Analise o circuito, cujos valores dos resistores estão dados em ohm.
Marque a opção CORRETA em que o potencial do nó entre R₂, R₃ e R₄ é aproximadamente igual a:
Marque a opção CORRETA em que o potencial do nó entre R₂, R₃ e R₄ é aproximadamente igual a:- A52,5 mV.
- B1,2 V.
- C2,1 V.
- D390 mV.
