Considere que um retificador monofásico em ponte com carga resistiva drenando 500 mA seja ligado à rede de 220V/60Hz. admita que os diodos em condução possam ser modelados por chaves ideais.

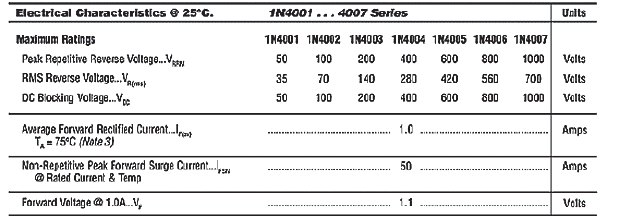

Se a ponte retificadora for construída com os populares diodos da série 1N4001/1N4007, cujos dados parciais de catálogo são mostrados, a alternativa CORRETA que mostra três diodos da série aptos a formar a ponte é:
Se a ponte retificadora for construída com os populares diodos da série 1N4001/1N4007, cujos dados parciais de catálogo são mostrados, a alternativa CORRETA que mostra três diodos da série aptos a formar a ponte é:- A1N4003/1N4004/1N4005.
- B1N4002/1N4006/1N4007.
- C1N4004/1N4005/1N4006.
- D1N4001/1N4004/1N4007.
