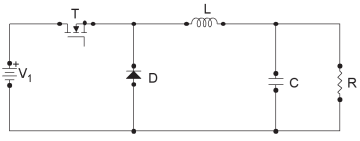

O circuito abaixo mostra a topologia de um conversor CC/CC chaveado do tipo Buck (abaixador de tensão).
marque a opção CORRETA em que a função do diodo D é:
marque a opção CORRETA em que a função do diodo D é:- AProteger a saída contra inversão da tensão de entrada V₁.
- BFiltrar as componentes de alta frequência da tensão de saída.
- CRetificar a tensão chaveada produzindo tensão positiva na saída.
- DProver um caminho para a corrente do indutor quando a chave T se abre.
