Questão de Engenharia Civil — Estruturas — UFMT 2016

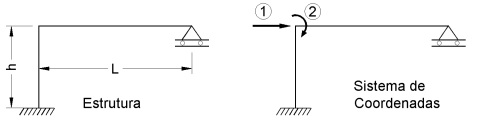

Na figura estão uma estrutura plana feita com barras do mesmo material e mesma seção transversal e o sistema de coordenadas. Admitindo que as barras sejam infinitamente rígidas ao esforço normal, assinale a alternativa com a matriz de rigidez correta.

1. A
2. B
3. C
4. D
