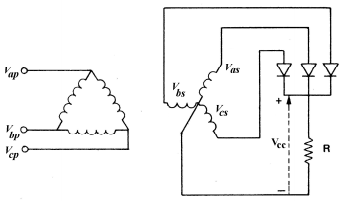

A energia elétrica em corrente contínua (CC) pode ser obtida com o uso de retificadores a semicondutores (diodos). A figura mostra um retificador trifásico que alimenta uma carga resistiva (R).Considere:- transformador trifásico ideal;- tensões trifásicas equilibradas no secundário:Vas=Vp sen(ωt);Vbs=Vp sen(ωt-120° ), eVcs=Vp sen(ωt+120º).
Em relação à figura e ao funcionamento do retificador, assinale a afirmativa INCORRETA.
Em relação à figura e ao funcionamento do retificador, assinale a afirmativa INCORRETA.- AO valor médio da tensão na carga (Vcc) é dado por
- BTrata-se de um retificador trifásico de meia onda.
- CCada diodo conduz durante 60º .
- DOs harmônicos presentes na corrente de linha no lado primário são de ordem: 2, 4, 5, 7, 8, 10, 11, 13, etc.
