Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — UFMT 2016

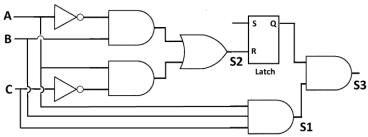

O circuito lógico abaixo permite acionar um dispositivo ligado na saída (S3), quando a sequência correta de fechamento das chaves A, B e C for realizada. Caso a sequência fornecida esteja incorreta, o Latch, inicialmente com a saída Q = 1, irá impedir que a saída S3 vá para o nível alto.A sequência correta de fechamento das chaves A, B e C, nessa ordem, é:

1. A010, 110, 111
2. B001, 011, 111
3. C100, 101, 111
4. D001, 101, 111
