Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — UFMT 2016
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- qq237628
- Banca
- UFMT
- Órgão
- UFMT
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro - Engenharia Elétrica

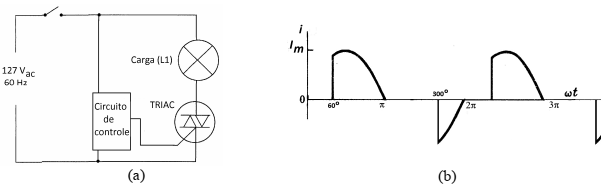

A figura abaixo mostra um circuito eletrônico contendo um TRIAC, uma carga resistiva e um circuito de controle (a), juntamente com a forma de onda da corrente resultante na carga (b).
Com base na figura, assinale a afirmativa correta.
Com base na figura, assinale a afirmativa correta.- APor se tratar de um retificador controlado de dois pulsos, a decomposição harmônica da corrente resulta nas harmônicas características 2k ± 1, ou seja, 3ª e 5ª .
- BA decomposição harmônica da corrente produz todas as harmônicas pares, ímpares e o termo constante.
- CA decomposição harmônica da corrente produz somente as harmônicas ímpares, ou seja, 3ª , 5ª, 7ª, 9ª etc..
- DA decomposição harmônica da corrente produz somente as harmônicas pares, ou seja, 2ª, 4ª, 6ª etc..
