Questão de Engenharia Elétrica — Máquinas Elétricas — UFMT 2016
Engenharia ElétricaMáquinas Elétricas
- Código
- qq237629
- Banca
- UFMT
- Órgão
- UFMT
- Ano
- 2016
- Nível
- Superior
- Cargo
- Engenheiro - Engenharia Elétrica

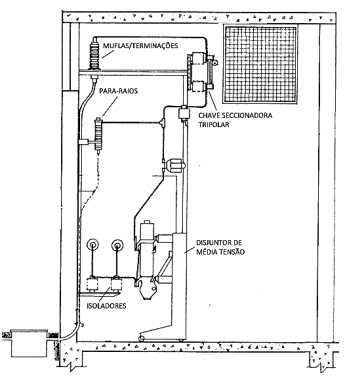

A figura mostra um cubículo de proteção de média tensão (MT), 13.800 V, de uma unidade consumidora com entrada subterrânea, no qual constam alguns equipamentos e dispositivos.
Em relação à figura e aos critérios para dimensionamento dos componentes, analise as afirmativas.I - A capacidade de interrupção do disjuntor de MT é definida pela potência do(s) transformador(es).II - A classe de tensão do para-raios é definida em função da tensão de distribuição e do tipo de aterramento do sistema elétrico na subestação de distribuição (valor do coeficiente de aterramento).III - As muflas/terminações são obrigatórias somente para subestações de consumidor que possuem disjuntor de média tensão.IV - A chave seccionadora tripolar de MT deve ter corrente nominal (In) compatível com a capacidade instalada do(s) transformador(es) e capacidade de interrupção compatível com a corrente de curto-circuito no seu ponto de instalação.Está correto o que se afirma em
Em relação à figura e aos critérios para dimensionamento dos componentes, analise as afirmativas.I - A capacidade de interrupção do disjuntor de MT é definida pela potência do(s) transformador(es).II - A classe de tensão do para-raios é definida em função da tensão de distribuição e do tipo de aterramento do sistema elétrico na subestação de distribuição (valor do coeficiente de aterramento).III - As muflas/terminações são obrigatórias somente para subestações de consumidor que possuem disjuntor de média tensão.IV - A chave seccionadora tripolar de MT deve ter corrente nominal (In) compatível com a capacidade instalada do(s) transformador(es) e capacidade de interrupção compatível com a corrente de curto-circuito no seu ponto de instalação.Está correto o que se afirma em- AI, II e IV, apenas.
- BIII e IV, apenas.
- CII, apenas.
- DI e III, apenas.
