Questão de Engenharia Civil — Desenho na Engenharia Civil — CCV-UFC 2017
Engenharia CivilDesenho na Engenharia Civil
- Código
- qq242366
- Banca
- CCV-UFC
- Órgão
- UFC
- Ano
- 2017
- Nível
- Superior
- Cargo
- CCV - - Engenheiro Civil

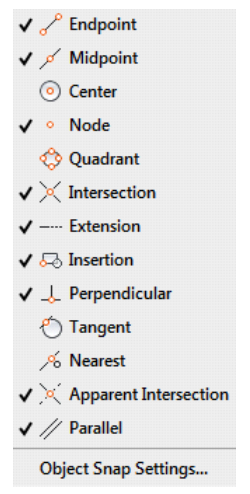

O AutoCAD é um software do tipo CAD — computer aided design ou desenho auxiliado por computador - criado e comercializado pela Autodesk Inc. desde 1982. É utilizado principalmente para a elaboração de peças de desenho técnico em duas dimensões (2D) e para criação de modelos tridimensionais (3D). Além dos desenhos técnicos, o software vem disponibilizando, em suas versões mais recentes, vários recursos para visualização em diversos formatos. É amplamente utilizado em arquitetura, design de interiores, engenharia civil, engenharia mecânica, engenharia geográfica, engenharia elétrica e em vários outros ramos da indústria. Diferente das versões anteriores, o Auto CAD 2015 traz uma tela inicial –new tab, onde o usuário pode iniciar um projeto novo, clicando em Start Drawing, ou trabalhar em um projeto anterior, escolhendo-o na coluna Recent Documents. Além disso, pode conectar-se ao Autodesk 360 ou enviar feedback. No desenvolvimento de desenhos cada entidade geométrica possui alguns pontos notáveis, como mediana, perpendicular, tangente, centro, etc. A ferramenta Object Snap faz com que o programa “rastreie” automaticamente esses pontos e os mostre ao usuário através de um pequeno símbolo, que, mesmo que o cursor não esteja exatamente em cima, será o próximo ponto ao clicarmos no mouse. O comando pode ser ativado pelo botão na Barra de Status ou pelo atalho F3. Pode-se selecionar os pontos que serão rastreados clicando com o botão direito do mouse na ferramenta na barra de status, pelo comando Osnap ou simplesmente “os”. De acordo com a figura abaixo, representando a configuração dos comandos de Osnap na Barra de Status do programa, escolha a alternativa correta em relação à função de cada comando:
- AExtension: Rastreia pontos finais de elementos como linhas, splines, arcos, polilinhas e lados de polígonos.
- BNearest: Rastreia a interseção de dois elementos não coplanares, utilizado apenas em desenhos 3D.
- CQuadrant: Rastreia os quadrantes de retângulos, triângulos, trapézios e outros polígonos.
- DIntersection: Rastreia os pontos de inserção de caixas de textos, referências, blocos, etc..
- EMidpoint: Rastreia o ponto médio de linhas, splines, arcos, polilinhas e lados de polígonos.
