Questão de Engenharia Civil — Instalações em Engenharia Civil — CCV-UFC 2017
Engenharia CivilInstalações em Engenharia Civil
- Código
- qq242367
- Banca
- CCV-UFC
- Órgão
- UFC
- Ano
- 2017
- Nível
- Superior
- Cargo
- CCV - - Engenheiro Civil

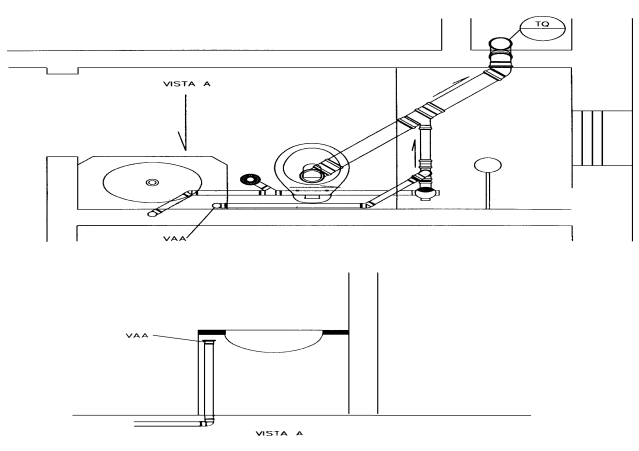

Constitui-se de fundamental importância para o engenheiro, seja na área de desenvolvimento de projetos, seja no domínio da Fiscalização de obras, seja no campo da manutenção predial, o conhecimento das peças que constituem uma instalação hidrossanitária, assim como as principais características propaladas pela NBR 8160/99. De acordo com a figura abaixo, representando o projeto de instalação sanitária de um banheiro no pavimento superior de um edifício, marque a alternativa correta a respeito das peças, tubulações e conexões apresentadas no desenho.
- ANa figura apresentada, pode-se identificar o tubo de queda, cujo diâmetro máximo permitido é de 40mm.
- BNa figura apresentada, VAA significa uma tubulação sifonada para prevenir a obstrução por dejetos sólidos do lavatório do banheiro.
- CNa figura apresentada, TQ significa uma tubulação especial para escoamento de água quente, proveniente do lavatório ou chuveiro.
- DNa figura apresentada, o tubo coletor primário é aquele que parte da bacia sanitária, recolhe os seus efluentes e pode ter diâmetro mínimo de 75mm.
- ENa figura apresentada, a peça circular que recolhe as águas servidas do chuveiro no box do banheiro é uma caixa sifonada, geralmente com saída de 50mm de diâmetro.
