Questão de Engenharia Civil — Geotecnia — CCV-UFC 2017

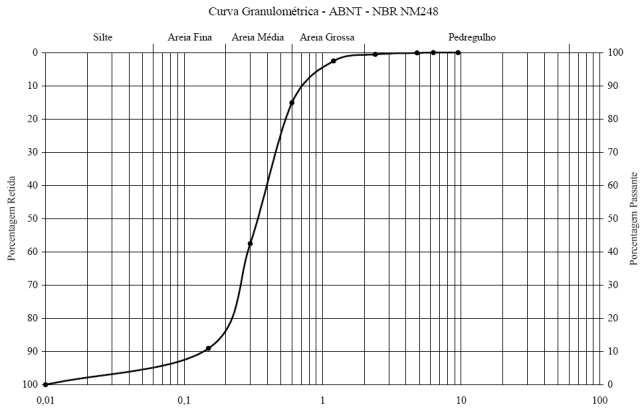

A Granulometria é a distribuição, em porcentagem, dos diversos tamanhos de grãos. É a determinação das dimensões das partículas de um solo e de suas respectivas porcentagens de ocorrência. A composição granulométrica tem grande influência nas propriedades das argamassas, concretos e do solo utilizado na construção de aterros e para diversos fins na engenharia. É determinada através de peneiramento, através de peneiras com determinada abertura constituindo uma série padrão. Conhecer a distribuição granulométrica de um solo e representá-la através de uma curva, possibilita a determinação de suas características físicas. Esta curva é traçada por pontos em um diagrama semilogarítmico, no qual, sobre os eixos das abcissas são marcados os logaritmos das dimensões das partículas e sobre o eixo das ordenadas as porcentagens, em peso, de material que tem dimensão média menor que a dimensão considerada. A figura abaixo representa a curva granulométrica de um solo. De acordo com as porcentagens que passam nas peneiras representadas, calcule o Coeficiente de Uniformidade e classifique o solo quanto à sua graduação. Depois, marque a alternativa correta.Dados:CU é o coeficiente de uniformidade;d₆₀ é o diâmetro correspondente a 60% da porcentagem que passa;d₁₀ é o diâmetro correspondente a 10% da porcentagem que passa;Considere d₁₀ como a média aritmética entre os diâmetros imediatamente acima e abaixo representados na escala logarítmica do eixo das abcissas.Fórmula:

1. ACU = 1,26 e o solo é desuniforme.
2. BCU= 2,67 e o solo é muito uniforme.
3. CCU= 6,52 e o solo é desuniforme.
4. DCU = 10,13 e o solo é medianamente uniforme.
5. ECU = 22,31 e o solo é muito desuniforme.
