Questão de Engenharia Civil — Planejamento e Controle de Obras — CCV-UFC 2017

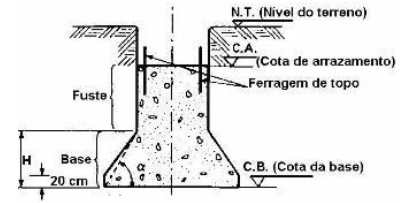

O levantamento de quantitativos de serviços, tanto para a fase de orçamentação, quanto para a fase de medições, durante o desenvolvimento de um obra se constitui de fundamental importância no processo de apropriação de um empreendimento. Em uma determinada situação, necessita-se levantar o quantitativo para a orçamentação de um tubulão a céu aberto, que é um tipo de fundação profunda, executado acima do lençol freático. Calcule o volume total do tubulão e marque a alternativa correta. Características principais:- Escavado manualmente;- Diâmetro mínimo do fuste para escavação manual = 0,70 m;- α Ângulo de 60° é suficiente para que não haja necessidade de colocação de armadura na base;- Só recebe esforços verticais;- Executado acima do lençol freático (N.A.);- Executado em solo coesivo;- Concreto utilizado é ciclópico.Pede-se calcular o volume de concreto ciclópico a ser empregado na execução da base do tubulão da figura abaixo, incluindo o seu fuste, com as seguintes dimensões:Calcular o volume de concreto ciclópico para a base cilíndrica, tronco de cone e o fuste:Dados:h₀ = 0,20m – altura da base cilíndrica;h₁ = H – h₀ = 1,50m – altura da base em tronco de cone;H = 1,70m – altura total da base;D = 2,40m – diâmetro da base;d = 1,20m – diâmetro do fuste;L = 12,0m – comprimento do fuste;R = D/2 – raio da base;r = d/2 – raio do fuste;π = 3,14.Fórmulas:V₁ = (π . h₁)/3 x (R² + r² + R . r) – volume da base em tronco de cone;V₂= (π . R² . h₀) – volume do rodapé cilíndrico;V₃ = (π . r² . L) – volume do fuste;VT = V₁ + V₂ + V₃ - volume total do tubulão em m³ .

1. AVT = 12,12m3 .
2. BVT = 15,36m³ .
3. CVT= 18,41m³ .
4. DVT = 25,16m³ .
5. EVT = 35,12m³ .
