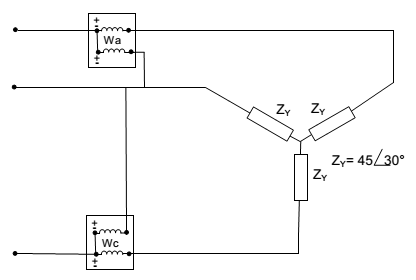

O circuito trifásico, 380 V, com sequência de fase ABC alimenta cargas equilibradas ligadas em estrela, conforme mostrado na figura abaixo.
As leituras nos wattímetros Wa e Wc são respectivamente:
As leituras nos wattímetros Wa e Wc são respectivamente:- AWa = 926 W e Wc = 0 W.
- BWa = 1.852,65 W e Wc = 0 W.
- CWa = 1.852,65 W e Wc = 926 W.
- DWa = 926 W e Wc = 1.852,65 W.
- EWa = 1.852,65 W e Wc = 2.778,97 W.
