Questão de Engenharia Civil — Estruturas — COMPERVE - UFRN 2017

Engenharia CivilEstruturas
Código
qq244849
Banca
COMPERVE - UFRN
Órgão
MPE-RN
Ano
2017
Nível
Superior
Cargo
COMPERVE - - Analista do Ministério Público Estadual - Engenharia Civil

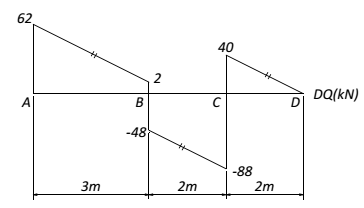

A figura a seguir representa o diagrama de esforços cortantes de uma viga isostática.Imagem associada para resolução da questãoCom base nesse diagrama, é correto afirmar:
  1. Aa tangente à curva da função do momento fletor é horizontal na seção B da viga.
  2. Ba taxa de carregamento distribuído, no trecho AB, é o dobro dessa taxa no trecho BC.
  3. Ca função do momento fletor é decrescente no trecho AB.
  4. Da variação do momento fletor, no trecho AB, é de 96kNm.
Revelar gabarito e comentário

GabaritoD — a variação do momento fletor, no trecho AB, é de 96kNm.
