Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CONSULPLAN 2017
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- qq247605
- Banca
- CONSULPLAN
- Órgão
- TRE-RJ
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico Judiciário - Programação de Sistemas

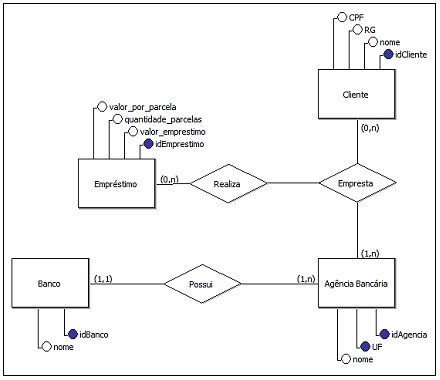

O DER a seguir expressa uma possível organização de um Banco e as relações entre clientes, agências e empréstimos.
Quanto ao referido diagrama, analise as afirmativas a seguir.I. O relacionamento Empresta pode ser substituído sem prejuízo à integridade dos relacionamentos e à notação do DER, pela entidade associativa
II. Se o atributo valor_por_parcela, do conjunto de entidades Empréstimo, armazenar o quociente entre valor_emprestimo e quantidade_parcelas, então o atributo é derivado.III. Na conversão do DER para o Diagrama Relacional, idAgencia e UF, dois atributos identificadores se tornarão duas chaves primárias de uma tabela.IV. Visto que a cardinalidade em Cliente (0,n) indica ocorrência opcional com Agência Bancária, a relação entre os dois conjuntos de entidades é do tipo 1:N, ou seja, um para muitos.Estão INCORRETAS apenas as afirmativas
Quanto ao referido diagrama, analise as afirmativas a seguir.I. O relacionamento Empresta pode ser substituído sem prejuízo à integridade dos relacionamentos e à notação do DER, pela entidade associativa II. Se o atributo valor_por_parcela, do conjunto de entidades Empréstimo, armazenar o quociente entre valor_emprestimo e quantidade_parcelas, então o atributo é derivado.III. Na conversão do DER para o Diagrama Relacional, idAgencia e UF, dois atributos identificadores se tornarão duas chaves primárias de uma tabela.IV. Visto que a cardinalidade em Cliente (0,n) indica ocorrência opcional com Agência Bancária, a relação entre os dois conjuntos de entidades é do tipo 1:N, ou seja, um para muitos.Estão INCORRETAS apenas as afirmativas- AI e II.
- BI e IV.
- CII e III.
- DIII e IV.
