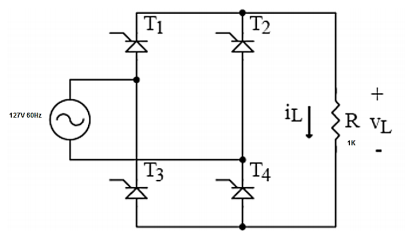

O circuito demonstrado a seguir é um retificador controlado em ponte. Analise-o.
O valor da tensão média sobre a carga (RL = 1KΩ) e a corrente que percorre são, respectivamente:(Considere o ângulo de disparo igual a 30° e cos 30 = 0.86.)
O valor da tensão média sobre a carga (RL = 1KΩ) e a corrente que percorre são, respectivamente:(Considere o ângulo de disparo igual a 30° e cos 30 = 0.86.)- A57V, 57mA.
- B106V, 106mA.
- C154V, 154mA.
- D180V, 180mA.
