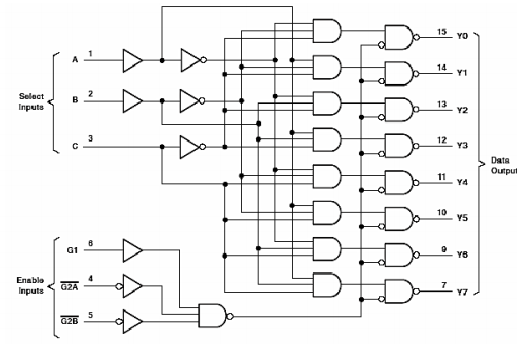

O circuito a seguir é um circuito combinacional muito comum em sistemas digitais. Analise-o.
____ ____Para que a saída Y7 esteja em nível lógico baixo, os sinais A, B, C, G1, G2A e G2B devem ser, respectivamente:
____ ____Para que a saída Y7 esteja em nível lógico baixo, os sinais A, B, C, G1, G2A e G2B devem ser, respectivamente:- A0, 0, 0, 1, 0, 0.
- B1, 1, 1, 1, 0, 0.
- C0, 0, 0, 1, 0, 1.
- D0, 0, 0, 1, 1, 1.
