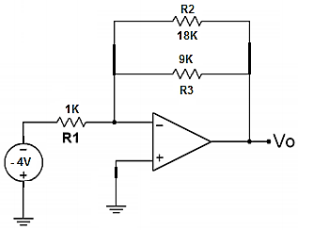

Considere o AOP da figura ideal energizado com fonte simétrica de +/–30V.
O valor de Vo e a corrente sobre R2 são, respectivamente:
O valor de Vo e a corrente sobre R2 são, respectivamente:- AVo = –24V, I= –1.33mA.
- BVo = +24V, I= + 1.33mA.
- CVo = –28V, I = –3.33mA.
- DVo = +28V, I= + 3.33mA.
