Questão de Engenharia Eletrônica — Filtros — CONSULPLAN 2017

Engenharia EletrônicaFiltros
Código
qq247922
Banca
CONSULPLAN
Órgão
TRF - 2ª REGIÃO
Ano
2017
Nível
Superior
Cargo
Analista Judiciário - Engenharia Eletrônica

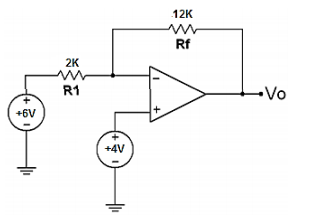

Imagem associada para resolução da questãoConsidere o AOP da figura ideal energizado com fonte simétrica de +/–20V. O valor de Vo é representado na alternativa:
  1. A–8V.
  2. B+8V.
  3. C–10V.
  4. D+10V.
Revelar gabarito e comentário

GabaritoA — –8V.

Link permanente: /questoes/qq247922
