Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CONSULPLAN 2017

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
qq247925
Banca
CONSULPLAN
Órgão
TRF - 2ª REGIÃO
Ano
2017
Nível
Superior
Cargo
Analista Judiciário - Engenharia Eletrônica

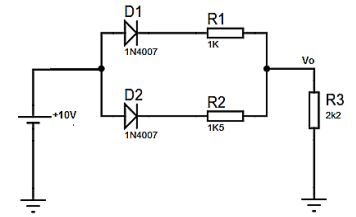

O circuito a seguir é uma aplicação com diodos de silício = 0,7V. Analise-o.Imagem associada para resolução da questãoO valor da tensão Vo sobre R3 e a corrente total do circuito é representada na alternativa:
  1. A4.35V – 1.97mA.
  2. B7.31V – 3.32mA.
  3. C8.6V – 3.90mA.
  4. D9.3V – 4.22mA.
Revelar gabarito e comentário

GabaritoB — 7.31V – 3.32mA.
