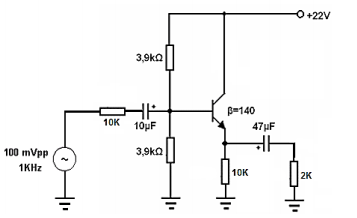

A figura a seguir representa um amplificador coletor comum aplicado a circuitos amplificadores de pequenos sinais.
O valor máximo de pico a pico da tensão c.a de saída, sem ceifamento, é aproximadamente igual a:(Obs.: Vbe = 0.7V.)
O valor máximo de pico a pico da tensão c.a de saída, sem ceifamento, é aproximadamente igual a:(Obs.: Vbe = 0.7V.)- A3.43V.
- B10.3V.
- C11V.
- D11.7V.
