Questão de Engenharia Mecânica — Mecânica dos Fluidos — CONSULPLAN 2017
Engenharia MecânicaMecânica dos Fluidos
- Código
- qq247984
- Banca
- CONSULPLAN
- Órgão
- TRF - 2ª REGIÃO
- Ano
- 2017
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Mecânica

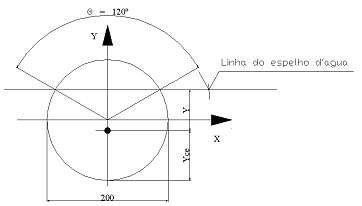

Um sistema de controle de nível de reservatório utiliza uma boia esférica de raio “R” de material muito leve e delgado, (portanto, seu peso deve ser desprezado) que aciona via haste a ligação de uma bomba que recalca o fluido para outro reservatório quando a boia está com a sua porção submersa como na figura a seguir.
Calcule a distância Y desde o centro de empuxo (centro de carena) da boia Yce até o plano do espelho d’água.Considere: área do segmento circular
. Ordenada do centro de gravidade do segmento circular:•
relativo ao centro da esfera;• π = 3,140; (3)¹/² = 1,732; R = 100 mm; θ = 120°; sen(120°) = sen(60°) = 0,866; e,• γfluido > γmaterial da bóia, onde γ é o peso específico.(Arredondar o resultado da resposta para o inteiro mais próximo. Cálculos com 03 decimais.)De acordo com as informações apresentadas, assinale a alternativa com o valor correto de Y[mm].
Calcule a distância Y desde o centro de empuxo (centro de carena) da boia Yce até o plano do espelho d’água.Considere: área do segmento circular . Ordenada do centro de gravidade do segmento circular:• relativo ao centro da esfera;• π = 3,140; (3)¹/² = 1,732; R = 100 mm; θ = 120°; sen(120°) = sen(60°) = 0,866; e,• γfluido > γmaterial da bóia, onde γ é o peso específico.(Arredondar o resultado da resposta para o inteiro mais próximo. Cálculos com 03 decimais.)De acordo com as informações apresentadas, assinale a alternativa com o valor correto de Y[mm].- A67 mm.
- B68 mm.
- C83 mm.
- D102 mm.
