Questão de Eletricidade — Instrumentos e Medições elétricas — CONSULPLAN 2017

EletricidadeInstrumentos e Medições elétricas
Código
qq248642
Banca
CONSULPLAN
Órgão
TRF - 2ª REGIÃO
Ano
2017
Nível
Médio
Cargo
Técnico Judiciário - Telecomunicações e Eletricidade

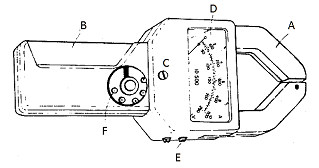

A figura a seguir ilustra um volt-amperímetro tipo alicate com seus componentes básicos externos; analise-a.Imagem associada para resolução da questãoA alternativa correta com a identificação dos componentes é:
  1. AA. terminais (para medição de tensão); B. gatilho (para abrir o gancho); C. parafuso de ajuste (para zerar o ponteiro); D. visor da escala graduada; E. gancho (secundário de um TC); F. botão seletor de escala.
  2. BA. gatilho (para abrir o gancho); B. gancho (secundário de um TC); C. parafuso de ajuste (para zerar o ponteiro); D. visor da escala graduada; E. terminais (para medição de tensão); F. botão seletor de escala.
  3. CA. gancho (secundário de um TC); B. gatilho (para abrir o gancho); C. parafuso de ajuste (para zerar o ponteiro); D. visor da escala graduada; E. terminais (para medição de tensão); F. botão seletor de escala.
  4. DA. gancho (secundário de um TC); B. gatilho (para abrir o gancho); C. botão seletor de escala; D. visor da escala graduada; E. terminais (para medição de tensão); F. parafuso de ajuste (para zerar o ponteiro).
Revelar gabarito e comentário

GabaritoC — A. gancho (secundário de um TC); B. gatilho (para abrir o gancho); C. parafuso de ajuste (para zerar o ponteiro); D. visor da escala graduada; E. terminais (para medição de tensão); F. botão seletor de escala.
