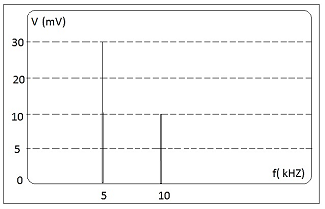

A figura a seguir ilustra a imagem da tela de um analisador de espectro que está analisando um sinal v(t) composto conforme as amplitudes de tensão (mV) e frequências (kHZ) mostradas.
Considerando que as leituras deste analisador correspondem aos módulos dos valores de pico, assinale a alternativa que corresponde à expressão do sinal v(t) analisado.
Considerando que as leituras deste analisador correspondem aos módulos dos valores de pico, assinale a alternativa que corresponde à expressão do sinal v(t) analisado.- Av(t) = 30 sen (5000π t) + 10 sen (10000π t) V.
- Bv(t) = 30 sen (10000 t) + 10 sen (20000 t) mV.
- Cv(t) = 10 sen (5000 t) + 30 sen (20000π t) mV.
- Dv(t) = 30 sen (10000π t) + 10 sen (20000π t) mV.
