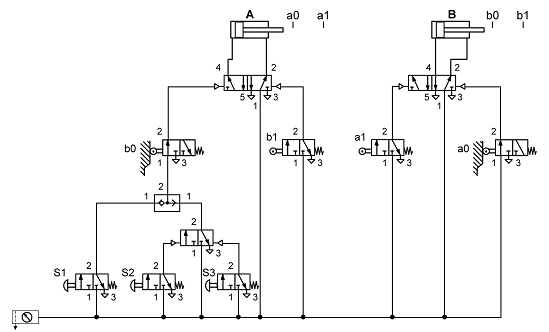

Sobre o circuito pneumático mostrado na figura abaixo, assinale a alternativa CORRETA.
- AO circuito, ao ser acionado, executará a seguinte sequência de movimentos dos seus atuadores A e B: A+, B+, (A-, B-).
- BO elemento S1 corresponde a uma válvula direcional biestável de 3 vias e 2 posições com retorno por mola e acionamento por botão sem trava.
- CAs válvulas S1, S2 e S3 correspondem, respectivamente, ao acionamento de ciclo automático; acionamento de ciclo semiautomático e parada de ciclo semiautomático.
- DO circuito pneumático corresponde à sequência de movimentos A+, (B+, A-), B-.
- EO circuito pneumático pode ser acionado de forma semiautomática ou de forma automática.
