Questão de Eletrônica — Análise de Circuitos — COVEST-COPSET 2017

EletrônicaAnálise de Circuitos
Código
qq252042
Banca
COVEST-COPSET
Órgão
UFPE
Ano
2017
Nível
Médio
Cargo
Técnico em Eletrônica

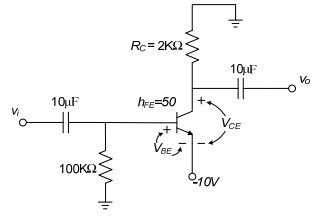

No circuito abaixo, determine a tensão nos terminais do resistor RC. Considere a tensão coletor-emissor igual a 0,7 V.Imagem associada para resolução da questão
  1. A-8,3 V
  2. B-9,3 V
  3. C-10,5 V
  4. D-7,5 V
  5. E-4,65 V
Revelar gabarito e comentário

GabaritoB — -9,3 V

Link permanente: /questoes/qq252042
