Questão de Eletrônica — Análise de Circuitos — COVEST-COPSET 2017
EletrônicaAnálise de Circuitos
- Código
- qq252045
- Banca
- COVEST-COPSET
- Órgão
- UFPE
- Ano
- 2017
- Nível
- Médio
- Cargo
- Técnico em Eletrônica

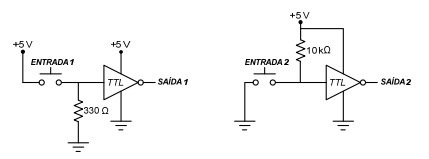

Os circuitos a seguir apresentam métodos de interfaceamento de chaves com dispositivos lógicos TTL. Nesse sentido, podemos afirmar que:
- Aquando a ENTRADA 1 está ABERTA, a SAÍDA 1 está em nível lógico ALTO.
- Bquando a ENTRADA 1 está ABERTA, a SAÍDA 1 está em nível lógico BAIXO.
- Cquando a ENTRADA 1 está FECHADA, a SAÍDA 1 está em nível lógico ALTO.
- Dquando a ENTRADA 2 está ABERTA, a SAÍDA 2 está em nível lógico ALTO.
- Equando a ENTRADA 2 está FECHADA, a SAÍDA 2 está em nível lógico BAIXO.
