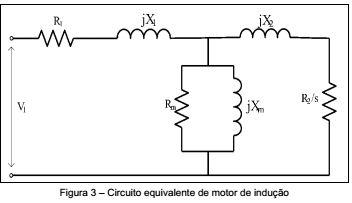

A Figura 3 representa o circuito equivalente de um motor de indução trifásico, em que todas as grandezas são referidas ao estator.
O motor de indução em questão foi submetido a um ensaio de rotor bloqueado, e os dados obtidos por fase foram: Vb = 25 V, Ib = 5 A e Pb = 75 W, para uma frequência de 60 Hz. Sabendo-se que R₁/R₂ = 2/3 e X₁/X₂ = 1, os valores calculados, em ohms, para R₁e X₂são, respectivamente,
O motor de indução em questão foi submetido a um ensaio de rotor bloqueado, e os dados obtidos por fase foram: Vb = 25 V, Ib = 5 A e Pb = 75 W, para uma frequência de 60 Hz. Sabendo-se que R₁/R₂ = 2/3 e X₁/X₂ = 1, os valores calculados, em ohms, para R₁e X₂são, respectivamente,- A1,2 e 2,0
- B1,8 e 2,0
- C1,2 e 4,0
- D1,8 e 4,0
