O método dos dois wattímetros é aplicável para medir potência em circuitos trifásicos a três fios e as cargas podem estar conectadas em Y ou Δ. A Figura 2 mostra o esquema de ligação dos wattímetros para medição de potência de uma carga trifásica, conectada em Y, equilibrada.

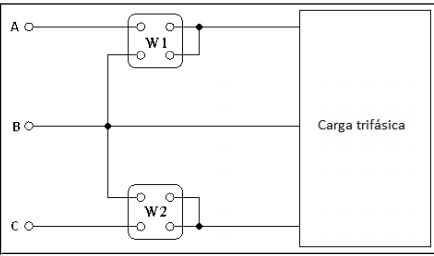

Figura 2 – Método dos dois wattímetros para medição de potência trifásicaA tensão de linha na carga é 220V (valor eficaz) e módulo da impedância da carga é igual a Z = 10 Ω com fator de potência 0,5. O wattímetro 2 (W2) registra aproximadamente 2420 W. Qual é o valor medido pelo wattímetro 1 (W1)?
Figura 2 – Método dos dois wattímetros para medição de potência trifásicaA tensão de linha na carga é 220V (valor eficaz) e módulo da impedância da carga é igual a Z = 10 Ω com fator de potência 0,5. O wattímetro 2 (W2) registra aproximadamente 2420 W. Qual é o valor medido pelo wattímetro 1 (W1)?- A0 W
- B1613 W
- C2420 W
- D2794 W
