Questão de Eletrotécnica — Equipamentos e Componentes — IV - UFG 2017

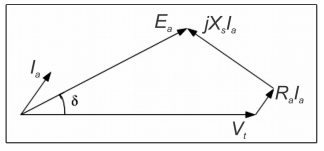

A geração de energia elétrica, em sistemas elétricos de potência, é feita, na maioria das vezes, por geradores síncronos. Uma forma de analisar a operação de geradores é feita por meio de diagramas fasoriais, como o diagrama mostrado na figura a seguir. Vt é a tensão nos terminais do gerador e Ea é a força eletromotriz gerada.O diagrama mostrado indica que a carga alimentada pelo gerador é:

1. Apuramente resistiva.
2. Bpredominantemente indutiva.
3. Cpredominantemente capacitiva.
4. Dnula.
