Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — IV - UFG 2017

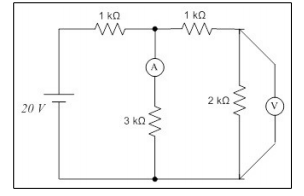

A figura a seguir ilustra uma montagem em laboratório para o estudo da Lei de Ohm. Um amperímetro foi incluído para a medição da corrente que passa pelo resistor de 3 kΩ e um voltímetro foi incluído para a medição da queda de tensão sobre o resistor de 2 kΩ.No circuito mostrado, a corrente indicada pelo amperímetro e a tensão indicada pelo voltímetro são, respectivamente:

1. A4 mA e 4 V
2. B4 mA e 8 V
3. C8 mA e 4 V
4. D8 mA e 8 V
