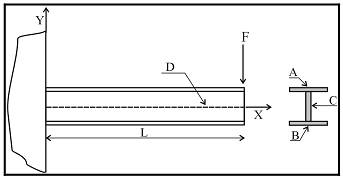

A figura a seguir representa uma viga de perfil I engastada em uma de suas extremidades e submetida a carregamento vertical F, concentrado na sua extremidade livre.
Nesta estrutura, verificam-se:
Nesta estrutura, verificam-se:- Aa máxima rotação da secção transversal da viga e o máximo momento fletor, na extremidade livre da viga (X=L).
- Bo esforço cortante nulo e o esforço de tração localizado na aba B da secção transversal, na extremidade engastada da viga (X=0).
- Co máximo momento fletor e o esforço de tração na aba A da secção transversal, na extremidade engastada da viga (X=0).
- Da “alma” da viga representada pela letra C e a “linha de corte” representada pela linha pontilhada D.
