Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — IV - UFG 2017
Engenharia ElétricaInstalações Elétricas em Engenharia Elétrica
- Código
- qq254180
- Banca
- IV - UFG
- Órgão
- UFG
- Ano
- 2017
- Nível
- Superior
- Cargo
- CS - - Engenheiro - Área Mecânica

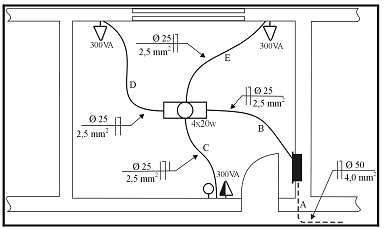

A norna ABNT NBR 5410:2004 trata dos aspectos gerais das instalações elétricas de baixa tensão e a norma ISO/IEC 13251:2004 (ABNT NBR 5444) trata dos símbolos gráficos utilizados em projetos elétricos. Analise a figura a seguir.
Com base nas normas mencionadas e na figura apresentada, o circuito prevê a instalação de:
Com base nas normas mencionadas e na figura apresentada, o circuito prevê a instalação de:- Auma caixa de passagem, três tomadas e um interruptor.
- Bum interruptor simples, uma tomada alta e duas tomadas a meia altura.
- Cduas tomadas de piso, uma tomada a meia altura e uma luminária.
- Dum quadro de distribuição de sobrepor e um eletroduto subterrâneo.
