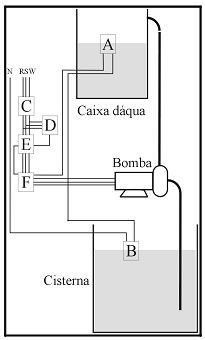

A figura a seguir representa um possível circuito de automação de uma bomba de elevação de água de uma cisterna para uma caixa d'água, tipicamente encontrado em edifícios residenciais e sobrados.
Neste circuito, têm-se dispositivos sensores, de proteção e de acionamento, de modo que:
Neste circuito, têm-se dispositivos sensores, de proteção e de acionamento, de modo que:- AE, F e B são respectivamente: disjuntor, relê de falta de fase e boia de nível inferior.
- BC, D e A são respectivamente: disjuntor, disjuntor secundário falta de fase, boia de nível superior.
- CE, F e A são respectivamente: disjuntor, relê térmico e boia de nível superior.
- DC, D e E são respectivamente: disjuntor, relê de falta de fase, chave contatora.
