Questão de Engenharia Civil — Estruturas — FADESP 2017

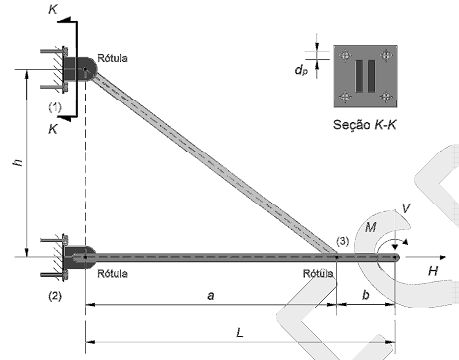

A treliça isostática apresentada na figura a seguir é solicitada pelas cargas V, H e M. Admitindo-se que essa treliça atenda aos conceitos de treliça ideal, calcular a tensão de cisalhamento τ em um parafuso do apoio (1), ver seção K-K. Adotar o parafuso com diâmetro dp.

1. Aτ = (V·L + M + H)/[π·a·(dp) ² ].
2. Bτ = (V·L + M)/[π·a·(dp)² ].
3. Cτ = (V·L + M + H)/[π·b·(dp)² ].
4. Dτ = (V·L + M)/[π·b·(dp)² ].
