Questão de Engenharia Civil — Desenho na Engenharia Civil — FADESP 2017

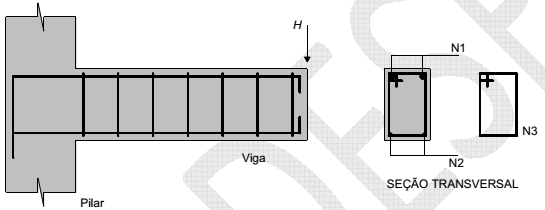

A viga em concreto armado mostrada na figura a seguir foi projetada atendendo as recomendações da ABNT NBR 6118 (2014), Projeto de estruturas de concreto - Procedimento. Essa viga se encontra engastada em um pilar e em balanço na extremidade oposta, a qual recebe a carga H (carga de longa duração). O reforço dessa viga é constituído pelas barras N1 (barra tracionada), N2 (barra comprimida) e N3 (estribo). Na fase de projeto, identificou-se que a flecha da viga (imediata + diferida no tempo) representou a condição crítica da análise. Visando resolver o problema, as seguintes considerações são apresentadas para reduzir a parcela da flecha diferida no tempo:I- aumentar o reforço N1;II- aumentar o reforço N2;III- aumentar o reforço N3;IV- garantir que a carga H seja aplicada de forma tardia (concreto com mais idade).Entre as assertivas apresentadas, são verdadeiras as considerações

1. AI e II.
2. BI e III.
3. CII e III.
4. DII e IV.
